مصنع جيوجريد
مصنع جيوجريد في مصر
مصنع الجيوجريد هو منشأة صناعية متخصصة في إنتاج الشبكات الهندسية الجيوصناعية المصنوعة من بوليمرات عالية القوة كالبوليستر والبولي إيثيلين عالي الكثافة والألياف الزجاجية، وتُستخدم هذه الشبكات لتقوية التربة وتثبيت الأرضيات والمنحدرات في مشاريع الطرق والسكك الحديدية والجسور والأساسات والبنية التحتية الثقيلة. تعتمد هذه المصانع على تقنيات بثق أو نسج متخصصة تُنتج شبكات ذات فتحات مفتوحة بأبعاد دقيقة تسمح بتشابك جزيئات التربة داخلها وتعزيز تدمجها مع الشبكة لتكوين بنية مركبة أعلى قدرةً على تحمّل الأحمال من التربة وحدها.
نظرة عامة
يُعدّ الجيوجريد من أكثر منتجات طبقات الحماية والتدعيم تطوراً في السوق المصري، إذ يُحقق قفزةً نوعية في أداء التربة الضعيفة أو غير المستقرة دون الحاجة إلى استبدالها بالكامل أو استخدام كميات كبيرة من الخرسانة أو المعادن. يعمل الجيوجريد بمبدأ التسليح الأرضي، إذ تتشابك جزيئات التربة أو الحصمة داخل فتحات الشبكة المفتوحة مكوّنةً بنيةً مركبة ذات مقاومة شد عالية جداً تُقاوم قوى الانزلاق والهبوط والتشقق التي تُحدثها الأحمال الإنشائية الثقيلة.
يتوفر الجيوجريد في نوعين رئيسيين: أحادي المحور (Uniaxial) الذي يُركّز مقاومة الشد في اتجاه واحد وهو الأنسب للجدران الاستنادية والمنحدرات التي تتعرض لقوى في اتجاه محدد، وثنائي المحور (Biaxial) الذي يوزّع مقاومة الشد في الاتجاهين الأفقي والرأسي معاً وهو الأنسب لطبقات الأساس والطرق التي تتعرض لأحمال متعددة الاتجاهات. تلتزم دار بيلد جروب بتوفير أنواع الجيوجريد المختلفة بمقاومات شد متنوعة تبدأ من 40 نيوتن وتصل إلى 160 نيوتن وأكثر لتلبية متطلبات المشاريع المختلفة.
المواصفات الفنية لإنتاج المصانع
المواد الخام المستخدمة في الإنتاج:
يُنتج الجيوجريد من ثلاثة أنواع رئيسية من المواد حسب التطبيق المطلوب — البوليستر (PET) الذي يمنح مقاومة شد أعلى وعمراً أطول في بيئات التربة الحيادية والحمضية الخفيفة، والبولي إيثيلين عالي الكثافة (HDPE) الذي يتميز بمقاومة كيميائية أعلى للأحماض والقلويات والمذيبات مما يجعله الأنسب للبيئات الكيميائية الحادة، والألياف الزجاجية التي تمنح أعلى مقاومة للتمدد الحراري وهي الأنسب للتطبيقات التي تتطلب ثباتاً أبعاداً دقيقاً كتسليح طبقات الأسفلت.
النوع الأول — الجيوجريد أحادي المحور (Uniaxial):
شبكة مستطيلة الفتحات تُنتج مقاومة شد عالية في اتجاه طولي واحد، وتتوفر بمقاومات شد تبدأ من 65 نيوتن/متر وتصل إلى 160 نيوتن/متر وأكثر. هذا التركيز في الاتجاه الواحد يجعله الأمثل للجدران الاستنادية والمنحدرات التي تتعرض لقوى انزلاق في اتجاه محدد.
النوع الثاني — الجيوجريد ثنائي المحور (Biaxial):

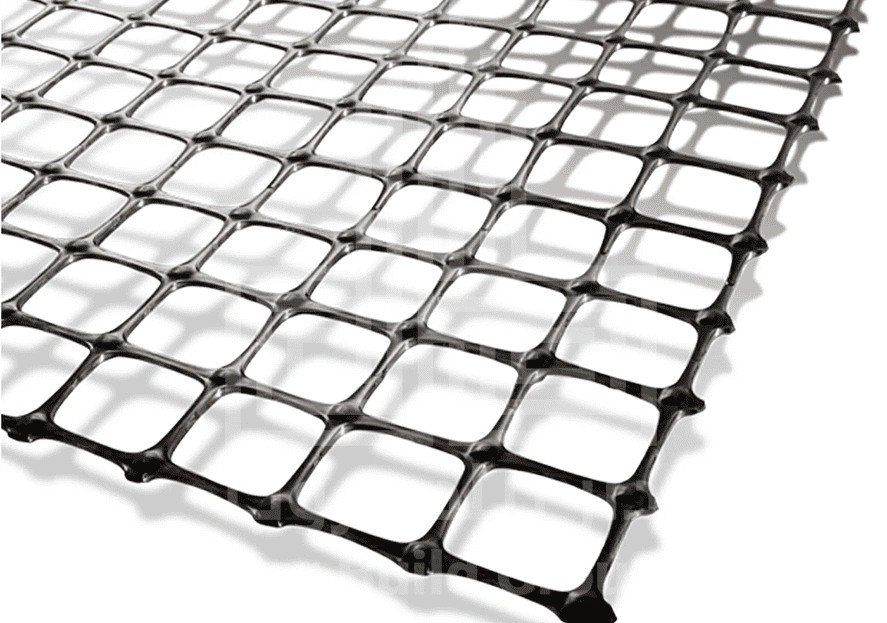

شبكة مربعة أو مستطيلة الفتحات تُوزّع مقاومة الشد في الاتجاهين العرضي والطولي معاً، وتتوفر بمقاومات تبدأ من 40 نيوتن/متر وتصل إلى أعلى حسب متطلبات المشروع. توزيع مقاومة الشد ثنائي الاتجاه يجعله الأمثل لطبقات الأساس والطرق والأرضيات التي تتعرض لأحمال من اتجاهات متعددة.
فتحات الشبكة: مصمّمة بأبعاد دقيقة تُتيح لجزيئات التربة أو الحصمة التشابك داخلها بشكل محكم مع تجنب انفلاتها، مما يُعزز التفاعل الميكانيكي بين الشبكة والتربة ويُحقق أقصى قدر من التسليح.
مقاومة العوامل الكيميائية: مقاوم للتحلل البيولوجي والمواد الكيميائية الشائعة في التربة بدرجات متفاوتة حسب نوع المادة الخام المستخدمة في الإنتاج.
مجالات استخدام منتجات مصانع الجيوجريد

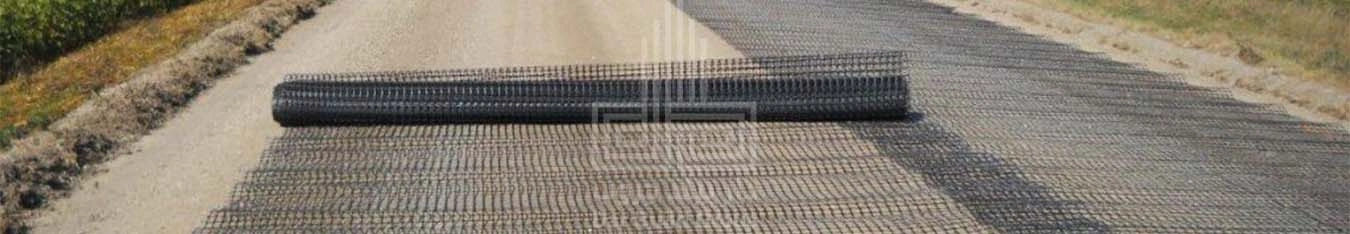

تدعيم طبقات الطرق الأسفلتية: يُستخدم الجيوجريد الثنائي المحور بين طبقة الأساس الحصوية وطبقة الأسفلت لتوزيع الأحمال على مساحة أوسع وتقليل الشقوق الانعكاسية الناتجة عن حركة المرور المتكررة، مما يمدّ عمر الطريق ويُقلل تكاليف الصيانة الدورية.

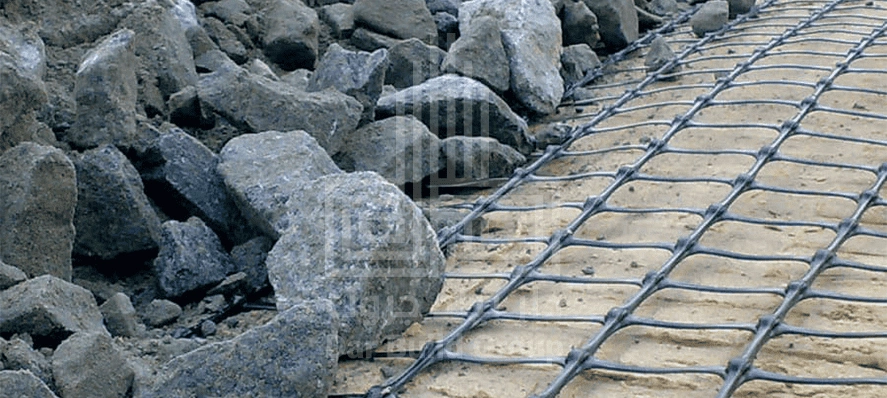

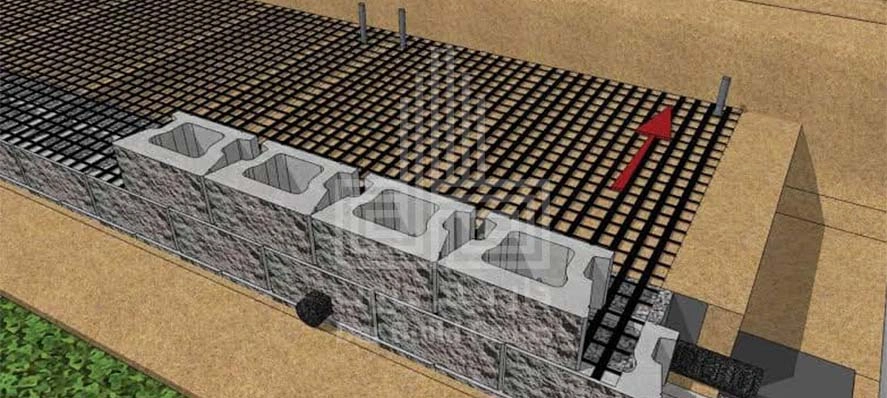

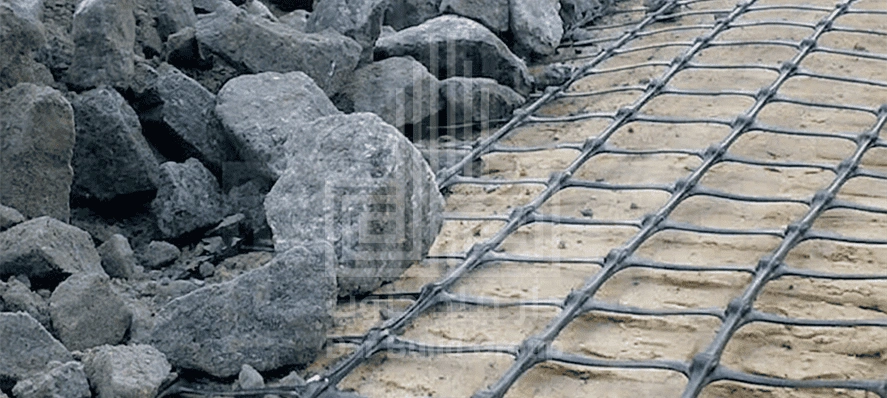

تثبيت المنحدرات والجدران الاستنادية: يُستخدم الجيوجريد أحادي المحور في تثبيت المنحدرات الترابية والجدران الاستنادية المسلّحة بالتربة (Reinforced Earth Walls) التي تحل بصورة اقتصادية محل الجدران الخرسانية في كثير من مشاريع الطرق والسكك الحديدية.
تقوية التربة الضعيفة تحت الأساسات: يُستخدم في المشاريع التي تقع على تربة طينية ضعيفة أو ردم حديث لتحسين قدرة التربة على توزيع الأحمال بشكل منتظم وتقليل الهبوط التفاضلي الذي يُسبّب تشقق المنشآت.
مشاريع السكك الحديدية والمطارات: يُستخدم تحت طبقات البلاست والبالاست في مسارات السكك الحديدية وتحت أرضيات مدارج الطائرات لتحسين ثبات الطبقات تحت الأحمال الديناميكية المتكررة والثقيلة.
مدافن النفايات الصحية: يُستخدم كطبقة تدعيم في أنظمة العزل المتكاملة لمدافن النفايات الصحية لتوزيع الأحمال وتثبيت طبقات العزل على سطوح المدافن المنحدرة.
مشاريع السدود والأعمال الترابية الكبرى: يُستخدم في تدعيم جسم السدود الترابية والحواجز المائية والمنشآت الترابية الكبرى التي تتطلب تحكماً دقيقاً في الهبوط والتشوه تحت الأحمال الهيدروستاتيكية الضخمة.
تقليل الشقوق الانعكاسية في الأسفلت: يُستخدم الجيوجريد من الألياف الزجاجية بين طبقتي الأسفلت في مشاريع تجديد الطرق لمنع انتقال الشقوق القديمة في الطبقة السفلية إلى الطبقة الجديدة العلوية.
طريقة الاستخدام والتركيب
تحضير سطح التربة أو طبقة الأساس المُراد تدعيمها بإزالة الشوائب الكبيرة والتأكد من استواء السطح النسبي قبل فرد الجيوجريد لضمان تلامس كامل ومتجانس بين الشبكة والتربة.
فرد لفات الجيوجريد في الاتجاه الصحيح حسب نوعه، فالأحادي المحور يجب أن يكون اتجاه مقاومة الشد العالية في نفس اتجاه الأحمال المتوقعة، والثنائي المحور يُفرد في الاتجاه الذي يُغطي المساحة بأكملها.
ربط لفات الجيوجريد المجاورة بتداخل لا يقل عن 30 إلى 60 سم حسب متطلبات التصميم الهندسي، أو بالتثبيت بعناصر ربط مناسبة حسب توجيهات المهندس المشرف.
تثبيت الجيوجريد مؤقتاً بدبابيس تثبيت أو أوزان لمنع تحركه أثناء عمليات نشر التربة أو الحصمة فوقه، خاصةً في المواقع المعرضة للرياح أو المنحدرة.

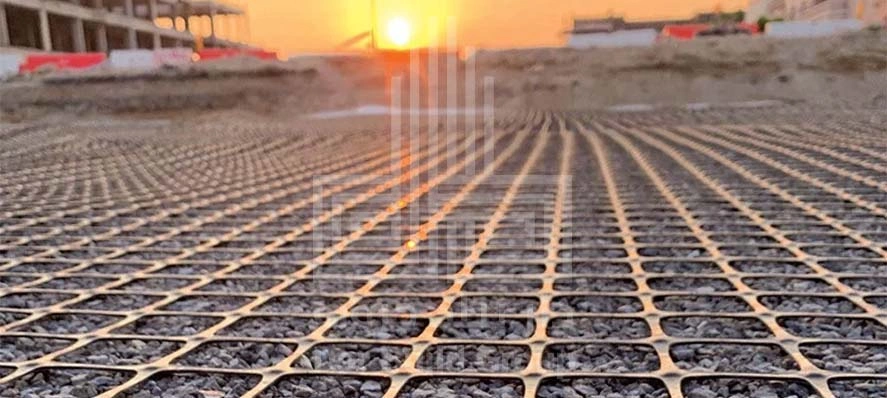

نشر طبقة الردم أو الحصمة فوق الجيوجريد بشكل تدريجي ومن الداخل للخارج لمنع تحرك الشبكة ثم دكّها بالمعدات المناسبة لتحقيق الكثافة المطلوبة وضمان تشابك جزيئات الطبقة مع فتحات الشبكة.
تجنب تعريض الجيوجريد لأشعة الشمس المباشرة لفترات طويلة قبل الردم فوقه والإسراع في إتمام عمليات التغطية بمجرد الانتهاء من تمديده في الموقع.
مميزات المنتج
تحسين قدرة تحمل التربة بشكل جذري عبر إعادة توزيع الأحمال على مساحة أوسع مما يُتيح إنشاء طرق وأساسات ومنشآت على تربة كانت تُعدّ سابقاً غير صالحة للبناء دون تحسين مسبق مكلف.
تقليل الهبوط التفاضلي في المنشآت الإنشائية الكبرى الذي يُعدّ من أخطر مسببات تشقق الجدران وأضرار المنشآت على المدى الطويل، مما يُطيل العمر الافتراضي للمشروع بشكل ملحوظ.
التوفير الاقتصادي الكبير مقارنةً بالحلول التقليدية كاستبدال التربة الضعيفة أو استخدام الخرسانة المسلحة أو صناديق الأساس العميقة، إذ يُحقق الجيوجريد نتائج مماثلة بتكلفة أقل بكثير في كثير من التطبيقات.
طول العمر الافتراضي الاستثنائي الذي يتجاوز 100 عام في أنواع البوليستر عالي الجودة في بيئات التربة الحيادية، مما يجعله استثماراً إنشائياً حقيقياً لا مجرد مادة استهلاكية.
المقاومة الكيميائية والبيولوجية العالية للمواد الموجودة في التربة تضمن استمرارية أداء الشبكة دون تدهور ملحوظ لعقود طويلة في مختلف أنواع التربة والبيئات الجيولوجية.
سهولة التركيب وخفة الوزن تجعل تنفيذ المشاريع الكبرى أسرع وأقل استهلاكاً للعمالة مقارنةً بمعظم بدائل التدعيم الأرضي التقليدية.
تعدد المقاومات المتاحة من 40 نيوتن وحتى 160 نيوتن وأكثر يُتيح للمهندس الإنشائي اختيار النوع الأنسب بدقة لكل متطلبات المشروع دون دفع تكلفة مقاومات أعلى من اللازم.
التخزين والصلاحية
تُخزَّن لفات الجيوجريد في مكان مظلل بعيداً عن التعرض المطوّل المباشر لأشعة الشمس التي تُسبّب تدهوراً تدريجياً في خصائص البوليمر، ويُفضَّل الحفاظ على الأغلفة الواقية الأصلية حول اللفات حتى لحظة التركيب الفعلي في الموقع. تُخزَّن اللفات أفقياً فوق بعضها بحد أقصى خمس لفات في الكومة الواحدة لمنع تشوه اللفات السفلية، وتُبعد عن المواد الحادة أو المذيبات العضوية التي قد تُتلف الشبكة قبل الاستخدام.
وحدة منتج

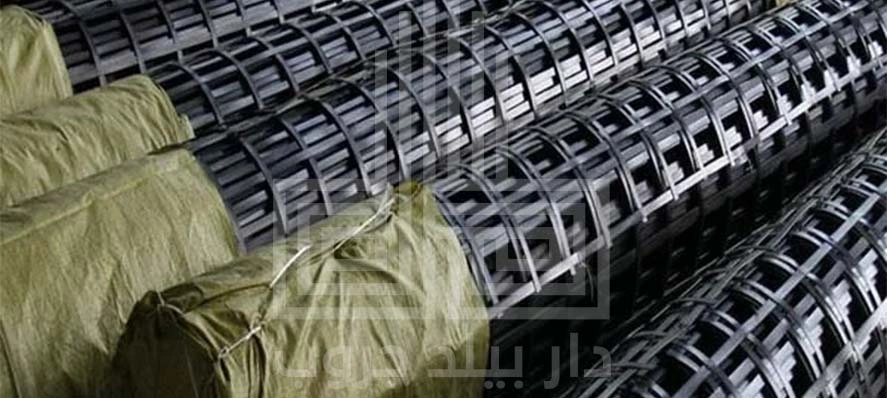

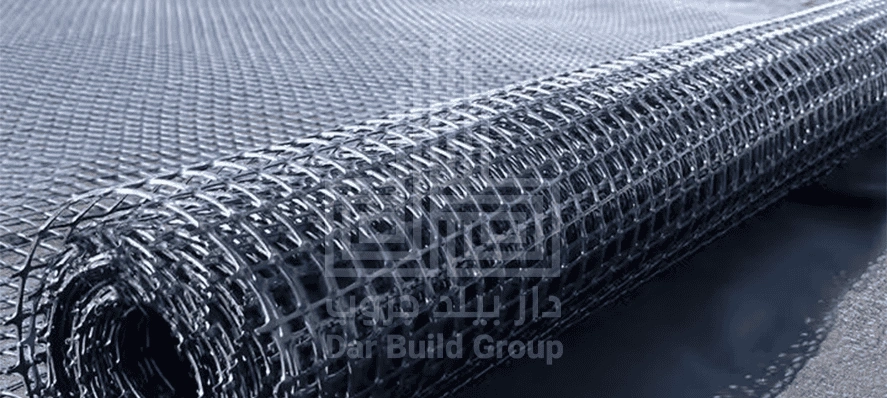

يُقدَّم الجيوجريد في لفات بعروض تتراوح بين متر واحد وستة أمتار وأطوال تصل إلى 50 أو 100 متر للرول الواحد حسب النوع والمقاومة. تُوفّر دار بيلد جروب أنواع الجيوجريد الرئيسية الأحادي والثنائي المحور بمقاومات متعددة تشمل 40 و65 و120 و160 نيوتن وغيرها لتلبية متطلبات المشاريع المختلفة، مع توفر النشرة الفنية والكتالوج وداتا شيت لكل نوع للمهندسين والمقاولين عند الطلب.
عوامل اختيار مصنع جيوجريد في مصر
عند البحث عن مصنع جيوجريد في مصر يجب أولاً تحديد نوع التطبيق بدقة لاختيار النوع الصحيح، فالجدران الاستنادية والمنحدرات تحتاج الأحادي المحور بمقاومة شد مناسبة للحمل المطلوب، بينما أساسات الطرق والمشاريع ذات الأحمال متعددة الاتجاهات تحتاج الثنائي المحور.
كما يجب التحقق من نوع المادة الخام المستخدمة في الإنتاج ومدى ملاءمتها للبيئة الكيميائية لتربة الموقع تحديداً، فالبيئات ذات الطبيعة القلوية الشديدة تستلزم HDPE بدلاً من البوليستر للحصول على عمر افتراضي كامل. ومن المهم طلب شهادات اختبار مقاومة الشد والخواص الميكانيكية من المورد للتأكد من مطابقة المنتج للمواصفة المطلوبة في التصميم الهندسي، والتعامل مع موردين موثوقين كـدار بيلد جروب الذين يُقدمون أنواعاً متعددة مطابقة للمواصفات مع دعم فني يُساعد المهندس في اختيار النوع والمقاومة المناسبين لكل مشروع.
الأسئلة الشائعة عن مصانع الجيوجريد
ما الفرق بين الجيوجريد أحادي المحور وثنائي المحور؟
الأحادي المحور (Uniaxial) يُركّز مقاومة الشد في اتجاه طولي واحد وهو الأنسب للجدران الاستنادية والمنحدرات التي تتعرض لقوى في اتجاه محدد. الثنائي المحور (Biaxial) يوزّع المقاومة في الاتجاهين وهو الأنسب لطبقات الأساس والطرق والأرضيات التي تتعرض لأحمال متعددة الاتجاهات.
ما الفرق بين الجيوجريد والجيوتكستايل وهل يمكن استبدال أحدهما بالآخر؟
الجيوجريد شبكة مفتوحة الفتحات وظيفتها الأساسية التدعيم والتسليح، بينما الجيوتكستايل نسيج كثيف وظيفته الأساسية الفصل والتصفية والحماية. لا يُغني أحدهما عن الآخر في الغالب، وكثيراً ما يُستخدمان معاً في نفس المشروع لتحقيق وظائف مختلفة ومتكاملة.
كيف أحدد مقاومة الشد المطلوبة للجيوجريد في مشروعي؟
يُحدد ذلك المهندس الإنشائي أو الجيوتقني بناءً على حسابات الأحمال المتوقعة وطبيعة التربة وعمق الطبقة المُراد تدعيمها والعمر الافتراضي المطلوب للمشروع. المقاومات المتوفرة تبدأ من 40 نيوتن/متر للتطبيقات الخفيفة وتصل إلى 160 نيوتن/متر وأكثر للمشاريع الثقيلة.
هل الجيوجريد من البوليستر أفضل من HDPE؟
ليس بصورة مطلقة، فلكل نوع ميزاته الخاصة. البوليستر يتميز بمقاومة شد أعلى وهبوط أقل تحت الأحمال، بينما HDPE يتميز بمقاومة كيميائية أعلى في البيئات القلوية الشديدة والبيئات الصناعية. الاختيار يعتمد على طبيعة التربة ومتطلبات المشروع تحديداً.
ما العمر الافتراضي للجيوجريد في التربة؟
يتراوح بين 50 و100 عام أو أكثر في أنواع البوليستر عالية الجودة في بيئات التربة الحيادية، وهذا ما يجعل الجيوجريد استثماراً إنشائياً طويل الأمد حقيقياً. في البيئات الكيميائية الحادة يختلف العمر الافتراضي حسب نوع المادة ودرجة حموضة التربة.
